24 September 2013

Kendala paling sulit dihadapi saat kita harus menangani mesin injeksi adalah adanya ENGINE SCANER.
Saat ini sudah banyak beredar endi scan yang harganya cukup murah, jika dibandingkan dengan beberapa tahun lalu. hanya saja engine scan yang murah ini selain terbatas pada pembacaan trouble code, juga terbatas pada tidak bisanya membaca data stream.

Pada artikel yang lalu telah saya bahas beberapa cara mendiagnosis kendaraan injeksi (APV, Avanza0 tanpa menggunakan scaner. Pada kesempatan ini saya akan coba untuk membuat resume, cara mendiagnosis trouble code mobil MITSUBISHI ETERNA, atau lebih mudahnya adalah engine mitsu yang DLC nya sama seperti di bawah ini :

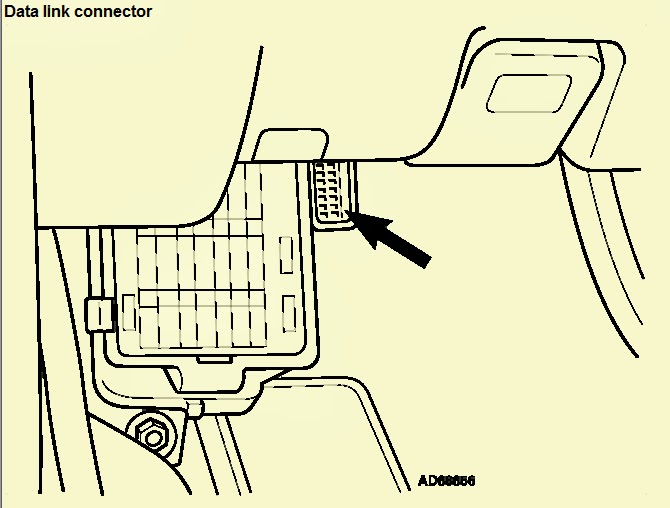

Posisi DLC (Data Link Connector) ada di sebelah kanan bawah kemudi

Langkah nya adalah :
1. Temukan posisi DLC nya, terdapat pada bawah kemudi sebelah kanan.
2. Siapkan volt meter(avometer), posisikan pada skala 50 DCV

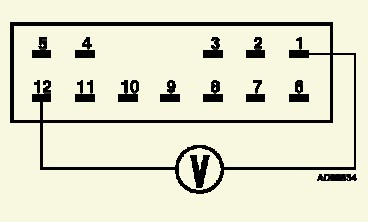

3. Padsang Volt meter pada kutup positif dengan terminal no 1 dan negatif pada terminal 12.
4. On kan kunci kontak
5. Perhatikan pergerakan jarum volt meternya

Jika jarum volmeter bergerak ke kanan, ada dua kemungkinan, lama dan sebentar.
Hitung jumlah gerakan jarum, gerakan jarum ke kanan yang lama menunjukkan angka depan, sedangkan gerakan jarum sebentar menunjukkan kode belakang.

contoh : untuk kode kesalahan 12, maka jarum avo akan bergerak ke kanan 1 kali lama dan 2 kali sebentar.

Di bawah ini code untuk troublenya. setelah ketemu tinggal pengecekan sensor sensornya.



Semoga bermanfaat.
Untuk keterangan lanjutan bisa menghubungi kontak saya.
